Программно-технический комплекс бюджетного исполнения для дозировочно-смесительных станций

ПТК предназначен для управления дозировочным отделением (бетоносмесительного узла, линии приготовления сухих смесей и т.п.), выполнен  на базе промышленного контроллера View PAC и весовых терминалов  ТВ-006 с возможностью работы как в ручном, так  и автоматическом режиме.  ПТК оснащен графическим  5,7`` экраном и силиконовой клавиатурой со степенью защиты IP 54. Прикладное программное обеспечение разработано с применением адаптивных алгоритмов, обеспечивающих   точную дозировку компонентов  в соответствии с рецептурой   и включает в себя подсистему  учета материалов.

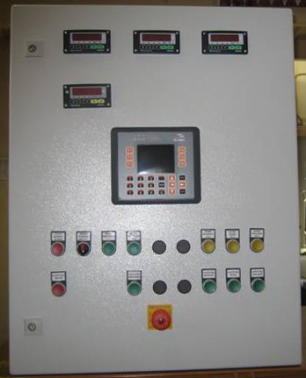

Шкаф системы управления (см. фото приложение №1) выполнен на базе промышленного электротехнического шкафа с габаритными размерами высота 800мм, ширина 600мм,  глубина 400мм, и степенью защиты IP 54.
По требованию заказчика ПТК может быть  оснащен АРМ оператора с системой учета сырья,  готовой продукции и возможностью формировать документы первичной отчетности.

Состав ПТК:

• Шкаф  управления дозировочно-смесительным отделением.
• Прикладное  программное обеспечение.

Состав  объекта управления:

• Дозатор инертных материалов  – 1 шт.  на четыре компонента.
• Дозатор цемента  – 1 шт. на два компонента.
• Дозатор воды    – 1 шт. на два компонента.
• Дозатор добавки – 1 шт. на два компонента.

Примечание: Допускается подключение меньшего количества
Дозаторов и компонентов.

ПТК выдает управляющие команды  в виде замыкания/размыкания «сухих» контактов реле (V пит=220 VAC) на исполнительные механизмы Заказчика и получает от оборудования Заказчика  сигналы   в виде замыкания  «сухих» контактов»  (V пит =  220 VAC). Питание и защиту цепей вышеуказанных команд и сигналов напряжением 220VAC обеспечивает  Заказчик.

Опции:

АРМ оператора с системой учета и отчетности.

Преимущества:

• Бюджетная стоимость.
• Повышение производительности.
• Высокая точность дозирования.
• База рецептов.
• Ведение отчетов по расходу материалов.
• Исключение влияния человеческого фактора на качество готовой продукции при дозировании компонентов.
• Ведение базы данных по сырью и готовой продукции и  формирование первичной отчетности (паспорт смеси и т.п.) в реальном режиме времени – опция (АРМ оператора).

Лучшая стоимость. (Шефмонтаж, пуско-наладка может быть проведена силами Заказчика или дилерами нашей компании в регионах по входящему в комплект поставки руководству по эксплуатации)
Тензодатчики, узлы встройки, приобретаются по отдельной спецификации  (стоимость в соответствии с прайс-листом).  Количество необходимых тензодатчиков зависит от конструкции модернизируемого дозатора (способа установки, количество точек подвески, и т.д.)
