Фасовка сыпучих продуктов в мягкие контейнеры БИГ-БЭГ

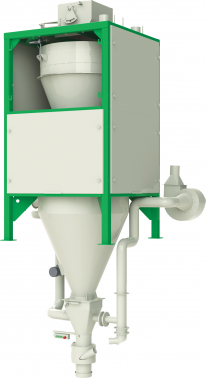

ГАММА-1000-0.5, ГАММА-1500-0.5, ГАММА-2000-0.5 дозатор фасовки хорошо сыпучих продуктов высокой производительности «ТИТАН»

Высокоскоростная фасовка в мягкие контейнеры «БИГ-БЭГ» хорошо сыпучих продуктов (соль, крупы, сахар, минеральные удобрения, гранулы, песок и др.).

Грузоприемное устройство - весовой бункер. Производительность до 80 контейнеров/час. Наибольший предел дозирования - 1000, 1500 и 2000 кг

Патент на изобретение 2286554
Патенты на полезную модель 57001, 2284016, 56332

Техническое описание

Задать вопрос

Технические характеристики

Достоинства

Производительность – до 80 контейнеров в час
Высокая точность фасовки – ±2/1000 кг
Возможность уплотнения продукта в контейнере в процессе его заполнения
Высокая степень автоматизации (раздув контейнера, формирование плоского дна контейнера, мощная система аспирации)
Мощная система аспирации надежно обеспыливает рабочее место оператора

Описание работы

Дозатор приводится в рабочий режим и начинает работать циклически - независимо от наличия мешка на горловине конуса происходит набор дозы в весовой бункер в режиме грубо/точно. После одевания мешка на горловину конуса и нажатия оператором кнопки «ПУСК», включается раздув мешка на заданное время. По окончанию процесса раздува мешка весовой бункер разгружается, и продукт высыпается через подвесовой конус в мешок. После закрытия разгрузочной заслонки, включается набор новой дозы. Во время работы дозатора, на верхнем индикаторе весового преобразователя отображается текущий вес в весовом бункере, а на нижнем индикаторе отображается один из нескольких счётчиков, переключаемых по кольцу: количество отвесов, суммарный вес отдозированного продукта и др.

Технические характеристики

Параметры	Гамма-1000	Гамма-1500	Гамма-2000
Максимальная производительность*, контейнеров/час	80	70	60
Наибольший предел дозирования (НПД), кг	1000	1500	2000
Наименьший предел дозирования (НмПД) кг	300	500	700
Дискретность отсчета, кг	0.5		1.0
Класс точности по ГОСТ 10223	0.5
Тип контейнеров (количество строп)	1, 2, 4
Раздув контейнера	автоматический (перед дозированием)
Тип режима дозирования	грубо / точно
Объем весового бункера, м3	1.5
Полная высота от конв. до надвесового бункера, не более, мм	7000
Температура окружающей среды °C	+5... +40
Относительная влажность воздуха при 25 ±2°C, % до	80
Электрическое питание, В/Гц	230/400/50
Потребляемая мощность, не более, кВт	6.5
Пневматическое питание на входе, мПа	0.6 – 0.8
Расход сжатого воздуха, не более, л/мин	40
Производительность системы аспирации, не менее, м3/час	800
Напор системы аспирации (не менее), Па	500

* – производительность зависит от условий эксплуатации дозатора и свойств продукта
** – контейнеры производства АК ЗАО «ХИМПЭК» или аналогичные

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

Весовой бункер на раме, двухходовая сдвоенная секторная заслонка с пневмоприводом, подвесной конус, устройство раздува мешков
Шкаф управления с пускорегулирующей аппаратурой
Шкаф пневматики
Весовой преобразователь-контроллер ТВ-011 (RS-232/485), нержавеющая сталь, IP65 по лицевой панели
Свидетельство о первичной поверке органами ГМС РФ
Гарантия 18 мес.

Дополнительная комплектация

Тракт (весовой бункер, заслонки, двухходовая сдвоенная секторная заслонка) из нержавеющей стали
Взрывозащищенное исполнение
Программное обеспечение для учета

Софт

Совместимое программное обеспечение

ПО «Гамма учет»

ПО «Мультидозатор Лайт»

OPC-сервер TensoOpc

Поддержка

Модельный ряд дозаторов для фасовки в мягкие контейнеры БИГ-БЭГ

Каталог дозаторов для фасовки

Сертификаты

Свидетельство об утверждении типа средств измерений Российской Федерации

Сертификат об утверждении типа средств измерений Республики Беларусь

Сертификат о признании утверждения типа средств измерений Республики Казахстан

Сертификат соответствия ЕАЭС
Дозаторы весовые дискретного действия «Гамма» соответствуют требованиям Технического регламента Таможенного союза TP ТС 010/2011 «О безопасности машин и оборудования». ЕАЭС N RU Д-RU.РА08.В.66778/24.
