Фасовка сыпучих продуктов в мягкие контейнеры БИГ-БЭГ

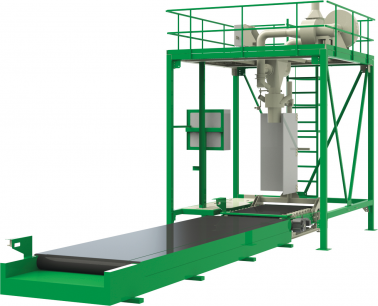

ДЕЛЬТА-1000-0.5, ДЕЛЬТА-1500-0.5, ДЕЛЬТА-2000-0.5 дозатор фасовки различных типов продуктов высокой производительности «ГЕРМЕС»

Высокоскоростная фасовка различных типов продуктов в контейнеры «БИГ-БЭГ» массой до 2000 кг. Комплекс успешно применяется для фасовки:

- хорошо сыпучих продуктов (соль, крупы, сахар, минеральные удобрения, гранулы, песок, и др.), исп. «ГЕРМЕС-ГП» – с гравитационным питателем;

- плохо сыпучих продуктов (мука, крахмал, премиксы, комбикорм), исп. «ГЕРМЕС-ШП» – с шнековым питателем;

- хрупких гранул и крупнокускового продукта (гранулированный комбикорм, древесный уголь, брикетированный уголь и др.), исп. «ГЕРМЕС-ЛП» – с ленточным питателем

Патенты на изобретение 2284016

Техническое описание

Задать вопрос

Технические характеристики

Достоинства

Производительность до 60 контейнеров в час
Высокая точность фасовки ±2 кг на 1000кг
Минимальная высота среди аналогов – 4 м
Высокая степень автоматизации (раздув контейнера, автоматический перевод на накопительный конвейер, мощная система)

Описание работы

Оператор надевает вкладыш контейнера на загрузочный патрубок, кнопкой «РАЗДУВ» включает систему раздува контейнера и помогает ему принять нужную форму. При этом контейнер дном опирается на ленту весового конвейера
По принятию контейнером нужной формы, оператор нажимает кнопку «ПУСК». Выключается система раздува и дозатор начинает загрузку продукта из надвесового бункера в контейнер. Дозирование производится в режимах «грубо» и «точно»: сначала заслонка гравитационного питателя открывается полностью, затем частично закрывается
По окончанию дозирования происходит фиксация веса продукта в контейнере. Результат взвешивания заносится в память весового преобразователя-контроллера, выдается сигнал «ДОЗА НАБРАНА»
По сигналу «ДОЗА НАБРАНА» оператор нажимает кнопку «СДВИГ КОНТЕЙНЕРА». Включается привод весового конвейера и контейнер транспортируется к накопительному конвейеру. Автоматически включается накопительный конвейер. При этом весовой конвейер освобождается под следующий контейнер
Накопившиеся на транспортере контейнеры снимаются погрузчиком или кран-балкой и перемещаются на склад промежуточного хранения, либо непосредственно в транспорт

Технические характеристики

Параметры	Дельта-1000	Дельта-1500	Дельта-2000
Максимальная производительность*, контейнеров/час	60	50	40
Наибольший предел дозирования (НПД), кг	1000	1500	2000
Наименьший предел дозирования (НмПД) кг	300	500	700
Дискретность отсчета, кг	0.5		1.0
Класс точности по ГОСТ 10223	0.5
Тип контейнеров (количество строп)	1, 2, 4
Раздув контейнера	автоматический (перед дозированием)
Тип режима дозирования	грубо / точно
Скорость ленты конвейера весового, м/с	0.5 ±0.2
Температура окружающей среды °C	+5... +40
Относительная влажность воздуха при 25 ±2°C, % до	80
Электрическое питание, В/Гц	230/400/50
Потребляемая мощность, не более, кВт	8.5
Пневматическое питание на входе, мПа	0.6 – 0.8
Расход сжатого воздуха, не более, л/мин	40
Производительность системы аспирации, не менее, м3/час	800
Напор системы аспирации (не менее), Па	500

* – производительность зависит от условий эксплуатации дозатора и свойств продукта
** – контейнеры производства АК ЗАО «ХИМПЭК» или аналогичные

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

Силовой каркас с загрузочной воронкой, дозирующей двухходовой заслонкой с пневмоприводом и зажим мешка так же с пневмоприводом
Шкаф управления с пускорегулирующей аппаратурой
Шкаф силовой
Шкаф пневматики
Весовой преобразователь-контроллер ТВ-011 (RS-232/485), нержавеющая сталь, IP65 по лицевой панели
Свидетельство о первичной поверке органами ГМС РФ
Гарантия 18 мес.

Дополнительная комплектация

Тракт (заслонки, формирователь потока и весоизмерительная воронка) из нержавеющей стали
Взрывозащищенное исполнение
Программное обеспечение для учета

Софт

Совместимое программное обеспечение

ПО «Мультидозатор Лайт»

OPC-сервер TensoOpc

Поддержка

Каталог дозаторов для фасовки

Модельный ряд дозаторов для фасовки в мягкие контейнеры БИГ-БЭГ

Дозатор «Дельта» 1000-0,5 («Дельта» 2000-0,5) исполнение ГЕРМЕС

Сертификаты

Свидетельство об утверждении типа средств измерений Российской Федерации

Сертификат об утверждении типа средств измерений Республики Беларусь

Сертификат о признании утверждения типа средств измерений Республики Казахстан

Сертификат соответствия ЕАЭС
Дозаторы весовые дискретного действия «Дельта» соответствуют требованиям Технического регламента Таможенного союза TP ТС 010/2011 «О безопасности машин и оборудования». ЕАЭС N RU Д-RU.РА08.В.69427/24.
