Модернизация образцовых силоизмерительных машин типа ОСМ, ДО

Образцовые силоизмерительные машины типа ОСМ, ДО предназначены для поверки и калибровки образцовых переносных динамометров 3-го разряда по ГОСТ 9500-84, динамометров общего назначения по ГОСТ 13837-79 и датчиков силы повышенной точности по техническим условиям, разработанным и утвержденным в установленном порядке, путем воспроизведения единицы силы и передачи ее величины на поверяемое устройство.

Первые силоизмерительные машины были выпущены в 60-х годах прошлого века, последние – в начале 80-х годов. Большинство машин на сегодняшний день физически и морально устарели. В первую очередь это касается систем измерения и управления. В то же время ресурс механических частей машины еще не исчерпан. Поэтому самым оптимальным решением для продления срока службы силоизмерительных машин является их модернизация.

Весоизмерительная компания «Тензо-М» предлагает услуги по модернизации систем управления силоизмерительных машин ОСМ2-100-5(М); ОСМ2-200-10(М); ОСМ2-5-0,5; ОСМ2-50; ДО2-100; ДО2-50 и других испытательных машин. Накопленный опыт и высокая квалификация наших специалистов позволяют быстро и качественно провести модернизацию силоизмерительных машин с учетом всех требований заказчика.

Работы, проводимые при модернизации

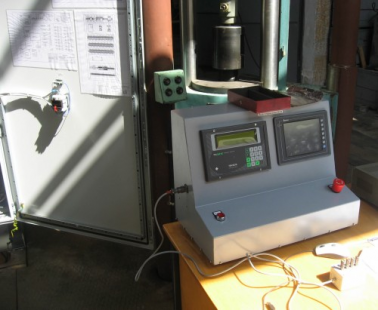

1) Замена пультов управления. Управление осуществляется с помощью программируемой сенсорной панели.
2) Замена всех  датчиков положения платформ, траверс, арретира бесконтактными датчиками
3) Замена фотодатчиков, определяющих положение рычага, более точными аналоговыми бесконтактными датчиками
4) Замена всей электропроводки

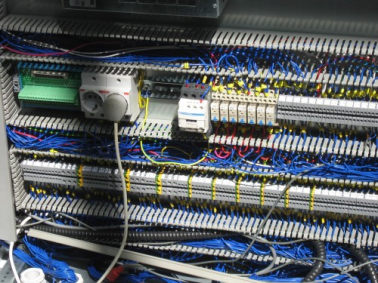

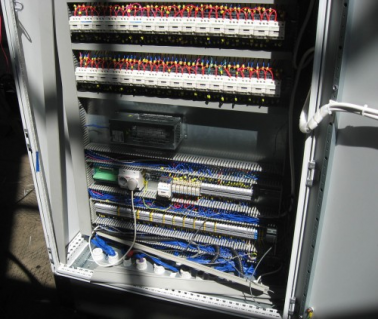

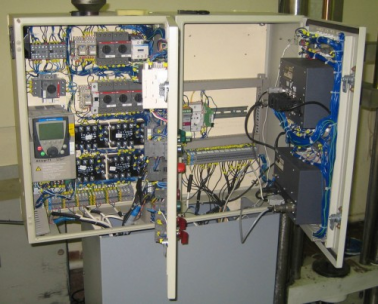

5) Замена шкафа управления. Аппаратная часть системы выполняется на программируемом логическом контроллере (ПЛК) фирмы «DELTA» и электротехнических комплектующих изделиях фирм «OMRON» и «SCHNEIDER ELECTRIC».

По желанию заказчика возможно оснащение компьютерной системой измерения, управления и обработки результатов испытаний. Данная система позволит:

- проводить испытания по требуемому сценарию в автоматическом режиме.
- автоматически обрабатывать результаты испытаний согласно требованиям ГОСТ Р 8.726-2010-96, ГОСТ 28836-90, МОЗМ МР 60 с представлением их в виде протоколов.
- сохранять результаты испытаний в базу данных.
- осуществлять быстрый поиск необходимых результатов испытаний в базе данных.
- создавать новые и редактировать существующие сценарии испытаний.

Основные преимущества модернизированной системы

• Использование частотного привода для выравнивания рычага позволяет плавно, быстрее и точнее устанавливать рычаг в горизонт и автоматически поддерживать это положение.
• Использование ПЛК вместо релейных схем позволяет создать более надежную систему управления, практически не вносящей погрешностей в измерительную часть машины
• Использование  современных бесконтактных аналоговых датчиков позволило более точно определять горизонтальное расположение рычага, что повысило точность задания усилия.
• Автоматизация процесса нагружения в режиме непосредственного нагружения (НН)

После модернизации машины органами ГМС проводится ее периодическая поверка  и оформляется сертификат.

На проведенные нами работы предоставляется гарантия.

Выполненные работы

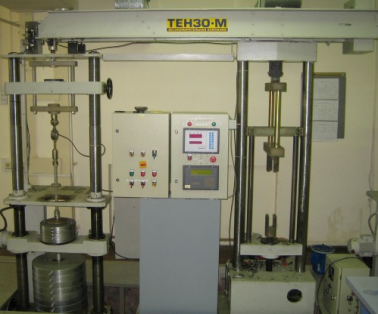

• Произведена модернизация двух силоизмерительных машин ОСМ2-5-0,5, находящихся на территории «Тензо-М». В ходе модернизации были полностью автоматизированы процесс испытаний и процесс обработки результатов испытаний. Это позволило практически полностью исключить ошибки оператора и сократить время, затрачиваемое на один цикл испытаний. При модернизации была отработана методика выравнивания рычага в горизонт с помощью частного регулятора.
• Успешно осуществлена модернизация системы управления машиной силоизмерительной образцовой 2-го разряда ОСМ2-200-10М, эксплуатируемой в  известном научно-техническом центре кораблестроения и морской техники ФГУП «ЦНИИ им. акад. А.Н. Крылова».

В настоящий момент в рамках договора с ФГУП «ВНИИМ им. Д.И.Менделеева» ведутся работы по модернизации машины силоизмерительной образцовой 2-го разряда ОСМ2-200-10, входящей в состав Государственного эталонна единицы силы.
