Главная  /  Каталог продукции  /  Тензодатчики  /  Тензодатчики растяжения-сжатия  /  Тензорезисторный датчик С2
Тензодатчики растяжения-сжатия

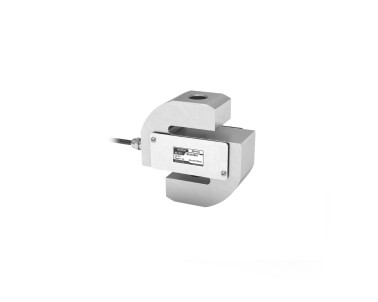

Тензорезисторный датчик С2

S-образные тензодатчики растяжения/сжатия. Весоизмерительные системы для емкостей и баков, построенные на тензодатчиках С2 имеют низкую цену, благодаря простоте конструкции, обладают высокой надежностью и точностью измерений.

При необходимости тензодатчики С2 могут измерять не только вертикальные, но горизонтальные нагрузки.

Тензодатчик работают в отапливаемых и не отапливаемых помещениях.

Брошюра Задать вопрос Фотогалерея Габаритные размеры Силопередающие устройства
Описание

Описание

Области применения

Бункерные весы, дозаторы, взвешивание емкостей и баков.

Особенности

  • Датчики изготовлены из материалов и комплектующих лучших мировых производителей
  • При нормировании параметров датчика и испытаниях используются уникальные методики
  • Многоступенчатая система контроля качества тензодатчиков
  • Потребителю тензодатчики поставляются, подобранными по группам для совместного использования в системах
  • Гарантийный срок 12 мес.



Экскурсия по производству тензодатчиков
7 причин для выбора тензодатчиков «Тензо-М»

Технические характеристики

Параметры датчика
Единицы измерения
Значения параметров
Наибольший предел измерения (НПИ) т 0.5, 1, 2, 3, 5, 7, 10, 20
Класс точности по ГОСТ 8.631-2013   С1 C3
Число поверочных интервалов   1000 3000
Минимальный поверочный интервал   НПИ / 5000 НПИ / 10000
Рабочий коэффициент передачи (РКП) мВ/В 2 ± 0,005;
1 ± 0,0025 (10 т);
1,5 ± 0,0040 (20 т)		 2 ± 0,002;
1 ± 0,0010 (10 т);
1,5 ± 0,0015 (20 т)
Начальный коэффициент передачи (НКП) % от РКП < 3 < 3
Комбинированная погрешность % от РКП ≤ ±0,040 ≤ ±0,020
Ползучесть (30 мин.) % от РКП ≤ ±0,049 ≤ ±0,025
Изменение НКП от температуры % от РКП/°С ≤ ±0,0028 ≤ ±0,0014
Изменение РКП от температуры % от РКП/°С ≤ ±0,0022 ≤ ±0,0011
Наибольшее напряжение питания постоянного тока В 12
Сопротивление входное Ом 380 ±15
Сопротивление выходное Ом 350 ±1
Сопротивление изоляции ГОм ≥ 5
Диапазон термокомпенсации °С -10... +40
Рабочий диапазон температур °С -20... +40
Диапазон температур хранения °С -30... +50
Степень защиты по ГОСТ 14254   IP65
Допустимая перегрузка в течение не более 1 часа % от НПИ 25
Разрушающая нагрузка % от НПИ 300
Материал датчика   Легированная сталь



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

  • Исполнение согласно ГОСТ 8.631-2013: 3000 поверочных интервалов
  • Четырехпроводная система подключения
  • Экран не соединен с корпусом
  • Длина кабеля 3м(НПИ=0.5, 1, 2т), 10м(НПИ=3, 5, 7, 10, 20т)
  • Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99). OExiaIICT6 X.

Опции

  • Исполнение согласно ГОСТ 8.631-2013 : 1000 поверочных интервалов
  • Длина кабеля от 2 до 100м
  • Напряжение питания от 2 до 36В
  • Свидетельство о поверке
  • Выходное сопротивление 410±1Ом

Поддержка

Схема выводов кабеля

+Uпит.  - зеленый

–Uпит.  - черный

+Uизм. - белый

–Uизм. - красный



Дополнительные материалы

​Сертификаты

Эти тензодатчики используют
