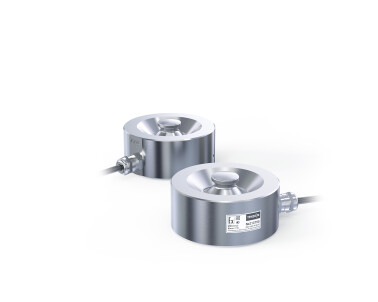

Тензорезисторный датчик М50

Тензодатчики серии М семейство тензодатчиков мембранного типа, в основном используемых для взвешивания емкостей и баков. Благодаря конструктивным особенностям тензодатчики легко встраиваются в весоизмерительные системы. При этом обеспечивается высокая надежность встройки. Датчики могут работать в любых условиях окружающей среды.

Типоразмеры тензодатчиков охватывают широкий спектр нагрузок от 500 до 5000 кг

Патент на полезную модель 124796

Брошюра

Задать вопрос

Фотогалерея

Габаритные размеры

Силопередающие устройства

Описание

Технические характеристики

Комплектация

Поддержка

Сертификаты

Описание

Области применения

Взвешивание емкостей и баков

Особенности

Датчики изготовлены из материалов и комплектующих лучших мировых производителей
Герметизация датчика производится крышкой из нержавеющей стали, прикрепленной к упругому элементу с помощью лазерной сварки
Каждый датчик проходит проверку на герметичность гелиевым течеискателем
Тензодатчики проходят испытания на эталонных силозадающих машинах производства «Тензо-М». Машины аттестованы в качестве эталонов первого разряда согласно Государственной поверочной схеме для средств измерения силы (ГОСТ Р 8.640-2014)
Потребителю тензодатчики поставляются подобранными по группам для совместного использования в весах
Гарантийный срок 4 года

Экскурсия по производству тензодатчиков
7 причин для выбора тензодатчиков «Тензо-М»

Технические характеристики

Параметры датчика	Единицы измерения	Значения параметров
Наибольший предел измерения (НПИ)	т	0,5; 1,0; 2,0; 3,0; 5,0
Класс точности по ГОСТ 8.631-2013		С1	C3
Число поверочных интервалов		1000	3000
Минимальный поверочный интервал		НПИ / 5000	НПИ / 10000
Рабочий коэффициент передачи (РКП	мВ/В	2 ± 0,010	2 ± 0,002
Начальный коэффициент передачи (НКП	% от РКП	< 3	< 3
Комбинированная погрешность	% от РКП	≤ ±0,040	≤ ±0,020
Ползучесть (30 мин.)	% от РКП	≤ ±0,049	≤ ±0,025
Изменение НКП от температуры	% от РКП/°С	≤ ±0,0028	≤ ±0,0014
Изменение РКП от температуры	% от РКП/°С	≤ ±0,0022	≤ ±0,0011
Наибольшее напряжение питания постоянного тока	В	12
Сопротивление входное	Ом	750 ±15
Сопротивление выходное	Ом	700 ±1
Сопротивление изоляции	ГОм	≥ 5
Номинальный диапазон температур	°С	-10... +40
Диапазон температур эксплуатации и хранения	°С	-50... +50
Степень защиты по ГОСТ 14254		IP68
Допустимая перегрузка в течение не более 1 часа	% от НПИ	25
Разрушающая нагрузка	% от НПИ	300
Материал датчика		Нержавеющая сталь

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

Исполнение согласно ГОСТ 8.631-2013: 3000 поверочных интервалов
Длина кабеля 3м
Четырехпроводная схема подключения
Экран кабеля не соединен с корпусом тензодатчика
Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99), ТР ТС 012/2011

Опции

Исполнение согласно ГОСТ 8.631-2013: 1000 поверочных интервалов
Длина кабеля от 2 до 100м
Напряжение питания от 2 до 24В

Поддержка

Схема выводов кабеля

+Uпит. - зеленый

–Uпит. - черный

+Uизм. - белый

–Uизм. - красный

Дополнительные материалы

Перечень тензодатчиков импортного производства, которые могут быть заменены датчиком M50

Перечень тензодатчиков отечественного производства, которые могут быть заменены датчиком M50

Сертификаты

Свидетельство об утверждении типа средств измерений Российской Федерации

Сертификат об утверждении типа средств измерений Республики Беларусь

Сертификат о признании утверждения типа средств измерений Республики Казахстан

Сертификат соответствия ЕАЭС

Соответствуют ГОСТ 8.631-2013.
Внесены в Государственный Реестр средств измерений Российской Федерации, Республик Беларусь и Казахстан.
