Весоизмерительные преобразователи для статических весов

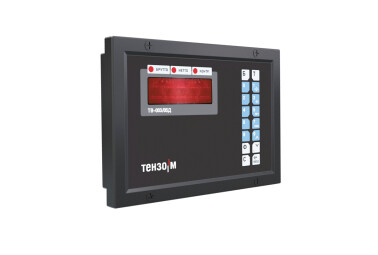

Весоизмерительный преобразователь ТВ-003/05Д

Весовой преобразователь ТВ-003/05Д предназначен для использования в статических платформенных весах. Высокая разрешающая способность и широкий входной диапазон позволяют использовать тензодатчики с рабочим коэффициентом передачи от 1 до 3 мВ/В.

Преобразователь ТВ-003/05Д выполнен в плоском корпусе размером 249х174х60 со светодиодным индикатором с высотой символов 14мм.

Достоинства

  • возможность оснащения терминала различными интерфейсами:
    • RS-232/485 (поддержка работы по протоколам: ModBUS, «Тензо-М» и 6.43);
    • RS-232/485 и Wi-Fi;
    • Ethernet;
  • возможность настройки пользователем аналогового выхода в четырех различных режимах работы с выходом по току (0-20 мА, 4-20 мА) или по напряжению (0-5В, 0-10В);
  • режимы работы:
    • брутто/нетто;
    • суммирование нетто;
    • взвешивания животных;
    • счётная функция;
  • питание тензодатчиков по шестипроводной схеме;
  • возможность автоматической компенсации ухода "нуля".

Модуль Wi-Fi может работать в двух режимах:

  • «точка доступа» – модуль самостоятельно организует сеть;
  • «инфраструктура» – модуль подключается к существующей сети предприятия.

Для настройки модуля Wi-Fi необходимо подключить терминал через интерфейс RS-232 к компьютеру, на котором установлена программа настройки конфигурации модуля Wi-Fi и настроить его в соответствии с инструкцией по настройке.

Модификации

Модификация терминала Интерфейс и питание
М16.001 Без интерфейса, 220В
М16.002 RS 232/485, 220В
М16.003 Wi-Fi, RS232/485, 220В
М16.004 Ethernet, 220В
М16.007 RS 232/485, Wi-Fi, +12В
М16.008 Аналоговый выход
М16.009 Без интерфейса, +12В
М16.010 RS 232/485, +12В
М16.011 Ethernet, +12В
М16.012 Аналоговый выход, +12В



Технические характеристики

Нелинейность не более, %
0,001
Внутренняя разрешающа способность на 1 мВ/В, не хуже
100000
Температурный коэффициент начала шкалы (нуля), ppm/°C, не хуже
2
Температурный коэффициент конца шкалы (Нагрузка Max), ppm/°C, не хуже
2
Диапазон входного аналогового сигнала, мВ/В
От -0,97 до +3
Минимальный входной сигнал на одно поверочное деление, мкВ
0,25
Тип первичного преобразователя
тензорезисторный
Питание первичного преобразователя
Тип линии связи с первичным преобразователем
шестипроводная
Максимальная длина связи с первичным преобразователем, м
20
Минимальное входное сопротивление тензодатчика , Ом
80
Дисплей цифровой 6-ти разрядный светодиодный
Размер изображения одного символа, мм
14 х 10
Количество разрядов индикации веса
6
Напряжение питания, В
187÷242
Потребляемая мощность, ВА, не более
13
Рабочий диапазон температур, °С
-20... +50
Степень защиты оболочкой
IP65
Габаритные размеры, мм
249 x 174 x 60
Масса, кг, не более
1,5



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

  • Весоизмерительный преобразователь
  • Паспорт
  • Руководство по эксплуатации и калибровке (входит в комплект отдельной поставки, не в составе весов)
